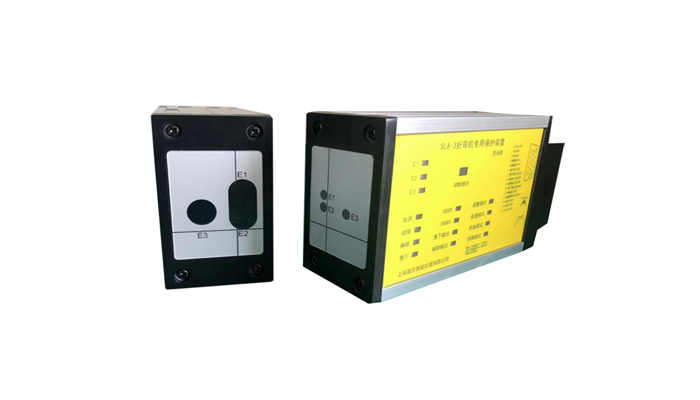

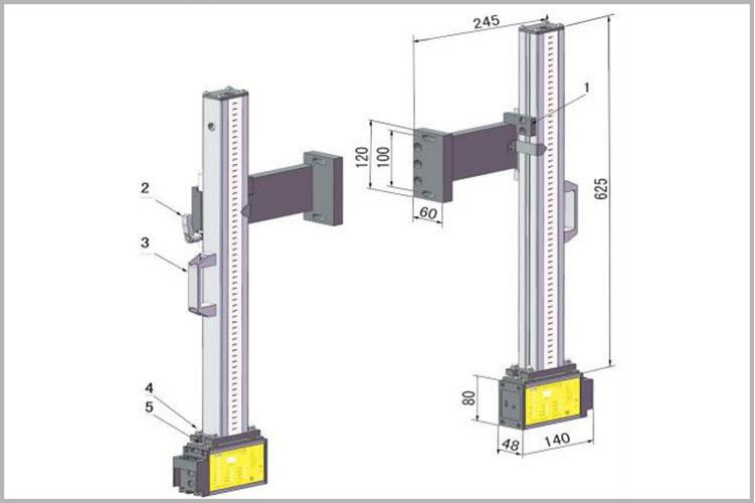

外形尺寸說明

操作面板說明

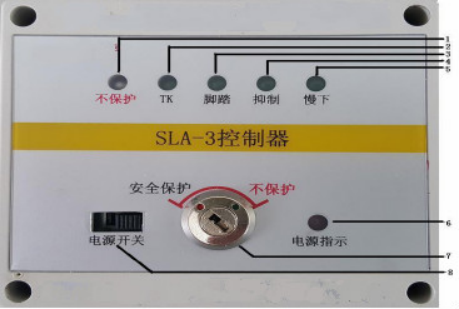

1.不保護指示燈（黃色） 2.TK指示燈（綠色） 3.腳踏指示燈（綠色） 4.抑制指示燈（綠色） 5.慢下指示燈（綠色） 6.電源指示燈（紅色） 7.抑制鑰匙開關 8.電源開關 開關置于“開”側位置， 控制器和光電電源接通 開關置于“關”側位置， 控制器和光電電源斷開

功能


1、電源打開和關閉:

使用 “圖1 SLA-3控制器面板說明”圖示的“電源開關”對SLA-3控制器電源進行通電和斷電操作

2、模式切換:

SLA-3控制器有保護模式和不保護模式2種模式，使用“圖1 SLA-3控制器面板說明”圖示的“抑制鑰匙開關”進行切換：

（1）、不保護模式：將鑰匙開關打到“不保護”位置，SLA-3面板上面“不保護”指示燈會亮起，同時“抑制”指示燈也同時亮起。此功能原理是為SLA-3光電提供“抑制信號”，使光電進入抑制狀態進而SLA-3光電輸出為通光輸出，從而實現了通過控制器實現抑制功能的目的。

（2）、保護模式：將鑰匙開關打到“安全保護”位置，SLA-3控制器將根據輸入信號進行相應判斷從而進行對應輸出

◆沒有其它安全保護措施確保安全，嚴禁將控制器鑰匙開關置于“不保護”位置！

◆鑰匙開關置于“不保護”位置時，光電保護裝置將進入“不保護模式”，此模式下安全功能喪失，SLA-3光電不起安全保護作用。

◆ 鑰匙開關置于“不保護”位置時，鑰匙不能拔出，禁止強制取出鑰匙！

◆ “電源開關”控制對象為220V輸入線

◆ 不保護模式必須需要SLA-3受光器配合使用才能達到不保護效果，拿掉SLA-3受光器將無法實現不保護模式的通光輸出

二、接線

1: SLA-3發光器和受光器信號線請按照顏色接入SLA-3控制器。

2：L、N為SLA-3控制器的輸入電壓，輸入電壓范圍為AC90V-AC264V，PE為接地線。

3：TK1、TK2為SLA-3控制器的安全輸出，接入折彎機系統“行程停止”。

4：MXO為強制慢下輸出，為折彎機提供強制慢下信號。

5：AOUT為輔助輸出。

6：EDM為EDM信號輸入線。

7：備用線為外部信號提供基準電壓（DC24電源系統）

8：如果不使用EDM功能，請使用導線將EDM點和AOUT點短接

為避免發生危險，接線前，必須先關掉機床電源，嚴格按照接線圖接線。

◆ 光電保護裝置的內部線路不允許改造。

◆ 慢下信號線、抑制信號線、與腳踏信號線接入SLA-3控制器的直流24V繼電器線圈，禁止使用電壓高于28V的電壓作為輸入信號電壓

◆ 備用線可作為慢下信號、抑制信號、腳踏信號的信號電壓，禁止對其他外部設備輸出功率。
