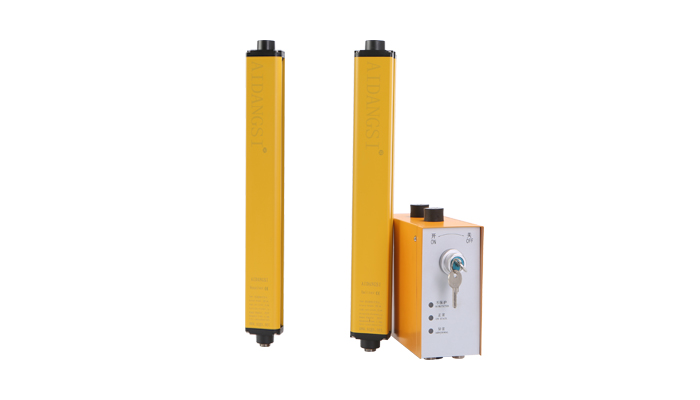

XTA系列安全光柵攜帶雙回路外置控制系統，參照了歐洲標準設計，主要元器件選用國外原裝進口，通過了國內GB4584-2007認證。其功能強大，自檢完善，使用簡易，抗震性強，安裝方式多樣可應用于各種高危設備，并能在惡劣環境中保護操作人員安全及設備。
產品特點：
1.采用SMD貼片設計，抗光、電磁干擾能力強，具有多種抗震性措施，抗震性好，穩定性高。
2.采用雙回路輸出信號，自檢完善，響應時間短。
3.一臺控制器可控制多套傳感器，形成多面保護。
4.鋁合金外殼結構堅固，耐沖擊。
5.采用線同步技術，抗干擾能力強。
6.可用于長距離區域保護，和用于多面區域保護。
技術參數：
| 保護高度 | 60-2000mm（常規） | 工作環境溫度 | -10℃-55℃ |
| 光軸間距 | 10mm/20mm/40mm | 儲存環境溫度 | -25℃-70℃ |
| 分 辨 率 | 15mm/25mm45mm | 工作環境濕度 | 溫度20℃時，空氣相對濕度<85% |
| 光軸數量 | 4、6、8、10...... | ||
| 電源電壓 | AC110V~220V、AC380V | 繼電器壽命 | >100萬次（可更換繼電器） |
| 功 率 | <15W | 輸出觸點容量 | AC380V/5A |
| 響應時間 | <20ms | 抗光干擾 | 10000LUX（入射角I>5度） |
| 絕緣電阻 | ≥10MΩ | 介電強度 | ACI500V.60S.無擊穿或閃爍 |
| 截面尺寸 | 35*50mm | 光幕形式 | |
| 保護距離 | A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m | ||

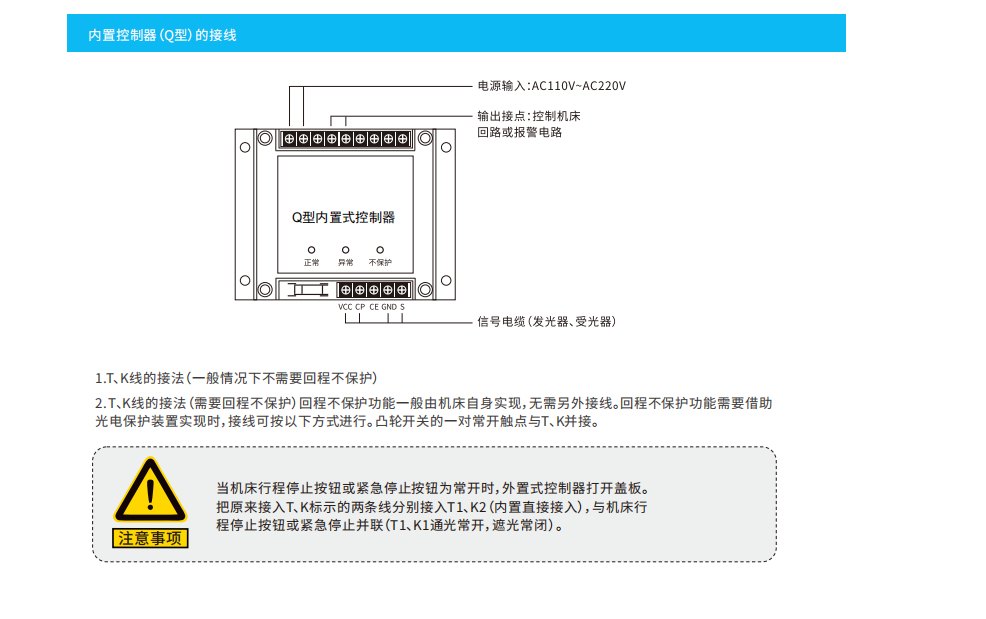

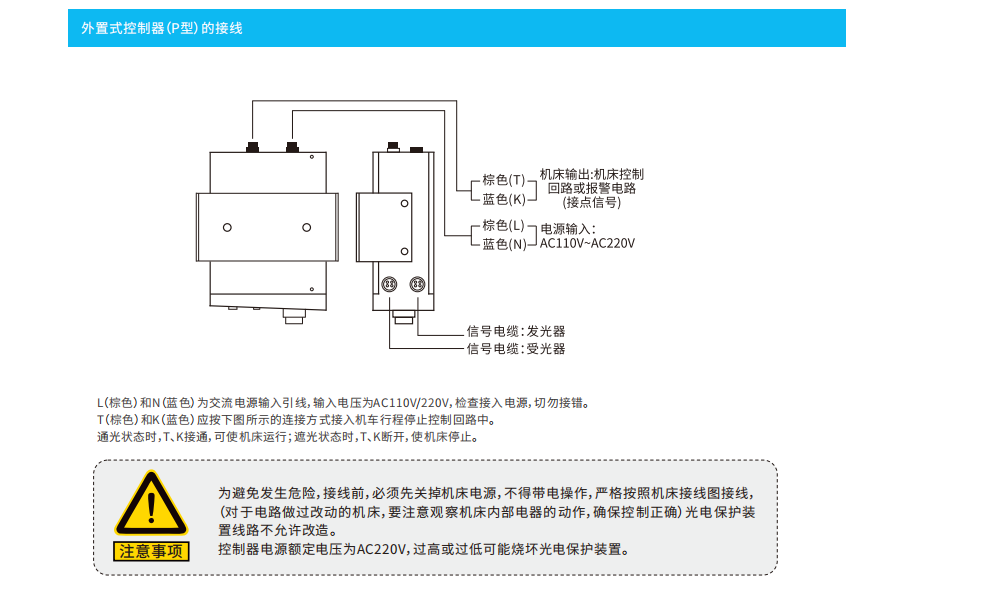

XTA安全光柵控制器接線：

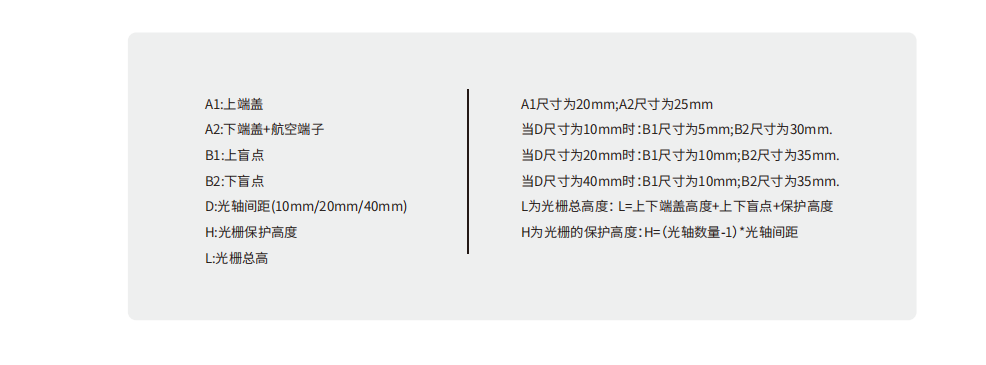

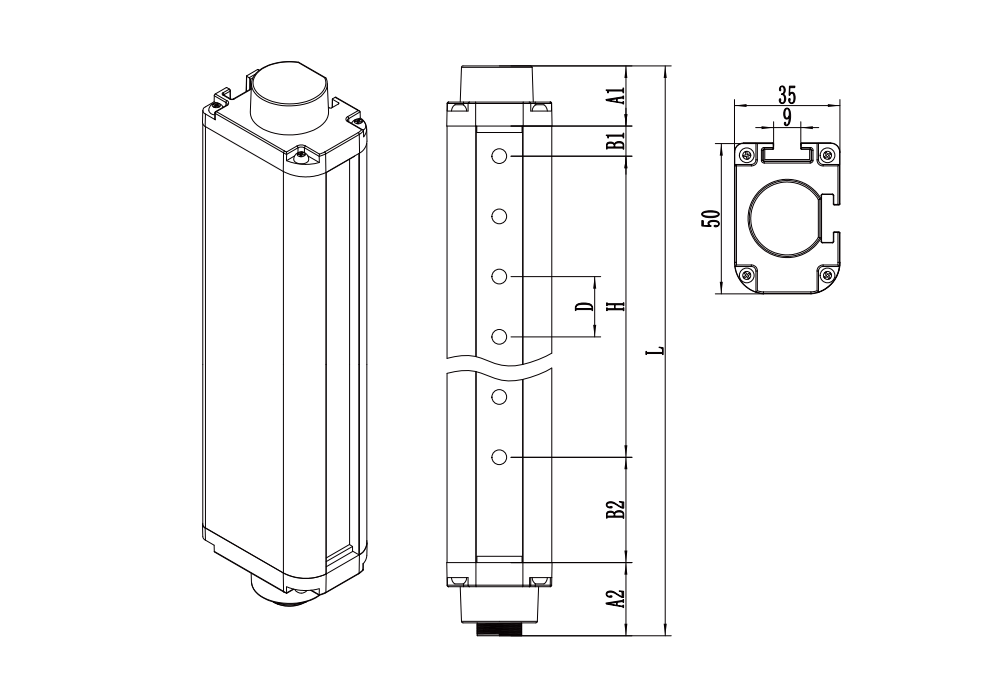

XTA安全光柵外形尺寸圖：

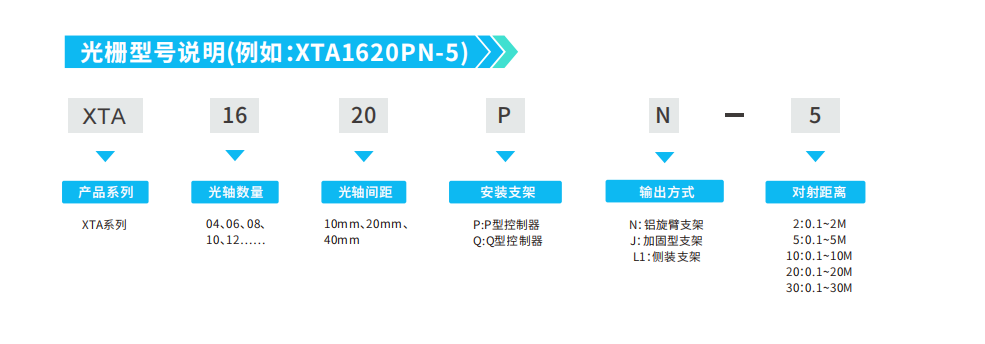

XTA安全光柵選型說明
XTA安全光柵選型參考表：如：XTA0810-P-L
| 光束間距 | 光束(束) | 規格型號 | 保護高度 | 總高度 |
10mm | 8 | XTA0810 | 70 | 150 |
| 12 | XTA1210 | 110 | 190 | |
| 16 | XTA1610 | 150 | 230 | |
| 20 | XTA2010 | 190 | 270 | |
| 24 | XTA2410 | 230 | 310 | |
| 28 | XTA2810 | 270 | 350 | |
| 32 | XTA3210 | 310 | 390 | |
| 36 | XTA3610 | 350 | 430 | |
| 40 | XTA4010 | 390 | 470 | |
| 44 | XTA4410 | 430 | 510 | |
| 48 | XTA4810 | 470 | 550 |
| 光束間距 | 光束(束) | 規格型號 | 保護高度 | 總高度 |
| 20mm | 4 | XTA0420 | 60 | 150 |
| 6 | XTA0620 | 100 | 190 | |
| 8 | XTA0820 | 140 | 230 | |
| 10 | XTA1020 | 180 | 270 | |
| 12 | XTA1220 | 220 | 310 | |
| 14 | XTA1420 | 260 | 350 | |
| 16 | XTA1620 | 300 | 390 | |
| 18 | XTA1820 | 340 | 430 | |
| 20 | XTA2020 | 380 | 470 | |
| 22 | XTA2220 | 420 | 510 | |
| 24 | XTA2420 | 460 | 550 |
| 光束間距 | 光束(束) | 規格型號 | 保護高度 | 總高度 |
| 40mm | 4 | XTA0440 | 120 | 210 |
| 6 | XTA0640 | 200 | 290 | |
| 8 | XTA0840 | 280 | 370 | |
| 10 | XTA1040 | 360 | 450 | |
| 12 | XTA1240 | 440 | 530 | |
| 14 | XTA1440 | 520 | 610 | |
| 16 | XTA1640 | 600 | 690 | |
| 18 | XTA1840 | 680 | 770 | |
| 20 | XTA2040 | 760 | 850 | |
| 22 | XTA2240 | 840 | 930 | |
| 24 | XTA2440 | 920 | 1010 |
更多型號請聯系A(chǔ)IDANGSI工作人員
