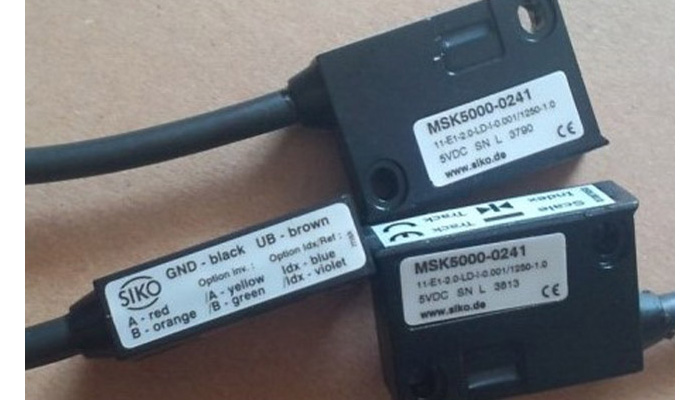

型號：

MSK5000-0241    MSK5000-0011

接線定義：

棕色：5V，黑色：0V，紅色：A相，橙色：B相，黃色：A反相，綠色：B反相，藍色：Z相，紫色：Z反相

介紹

 集成轉換模塊和數字信號輸出的非接觸型測量傳感器，與磁尺相結合，形成一個開放，堅固耐用的磁性測量系統，具備很高的分辨率，感應磁場距離最大可達2mm。

 一：最高分辨率可達0.001mm

二：可通過專用光學接口進行參數設置（編碼器）

 三：LED狀態燈指示

四：實時數據處理

五：可選擇固定或循環的參考信號 磁尺與磁柵傳感器配合使用，形成一個開放的，堅固耐用的測量系統,具備很高的分辨率可達0.001mm,可通過專用光學接口對磁性傳感器進行參數設置及修改，可選用固定或循環的參考信號。 磁尺上具有特殊的磁性材料，每隔一定的距離被磁化，被牢牢的固定在不銹鋼帶上，并預先配有特殊的粘膠便于安裝，還標配有相應的不銹鋼覆蓋條，可以很好的保護磁尺不受傷害。具有方便安裝，耐濕度、耐液體、耐油、防塵防震的特點。

磁柵尺磁尺特點：

一：磁柵電子尺單支最長可達90米無接縫，消除了接縫誤差，更適應于各種較大行程的重型機床；

二：可根據需要任意長度裁切，操作及安裝都較靈活方便；

三：防油、防水、防塵、防震，耐高低溫（-40℃至+70℃），可適應各種惡劣工作環境；

四：分辨率最高可達0.001MM，最大移動速度可達25米/秒，可滿足高精度高速度加工需求；

五：讀數頭與傳感器實現非接觸式感應，無摩擦損耗，使整套測量系統使用壽命更長；

六：此磁柵電子尺所選配的讀數頭帶集成轉換模塊和數字信號輸出，具有實時數據處理功能，而且可通過光學窗口進行參數設置及修改，可滿足用戶全方位需求。
