產品介紹

產品用途

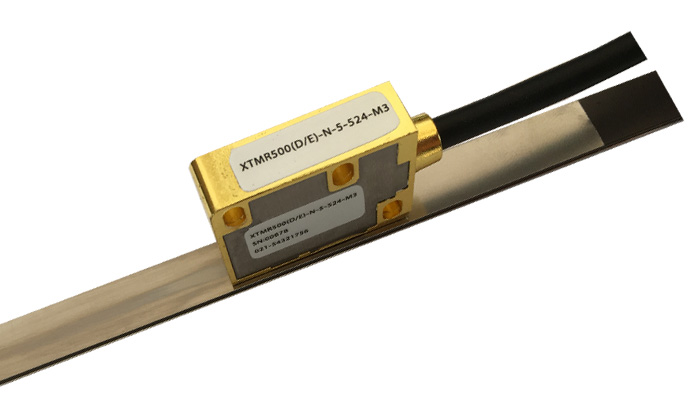

本系列產品是磁柵測量系統，其中XTMR是讀磁頭、 XTMB 是磁尺，它們之間根據磁感應的原理進行工作，當 XTMR讀磁頭在 XTMB磁尺的磁場空間中做直線運動時，

讀磁頭會根據運動的相關位移量實時的輸出符合標 準的位置脈沖。

本產品主要用于木工、石材加工、鋸切、金屬切削、紡織、印刷、包裝、塑料加工、自動化系統、切割設備、電子組裝設備、測量/檢測設備等。

特點

非接觸、高速測量。

用戶可定制的輸出分辨率。

內置 LED狀態指示燈。

極強的抗污和抗油能力。

簡易的安裝方式

極好的經濟性。

技術參數：

型號	XTMR500E
配套磁尺	XTMB-20-50-10-1-P
分辨率	5μ
工作電壓	5 ~ 30V DC
輸出信號	A 、B、A-、B-、Z、Z-
精度指標(20℃)	±35μm/m
重復精度	Max. ±1 個單位分辨率（單方向）
測量長度	用戶指定（無限制
安裝間隙	Max. 2.5mm
移動速度	Max. 5m/s
空載電流	Max. 30m
輸出電流	Max. 50mA（每路信號）
工作溫	-20℃ ~ +85
保護等級	IP68（IEC60529:2001）
線脹系數	~ 17 × 10-6/K
抗干擾(EMC)	Electrostatic discharge(ESD: EN61000-4-2)； Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)；
