產品用途

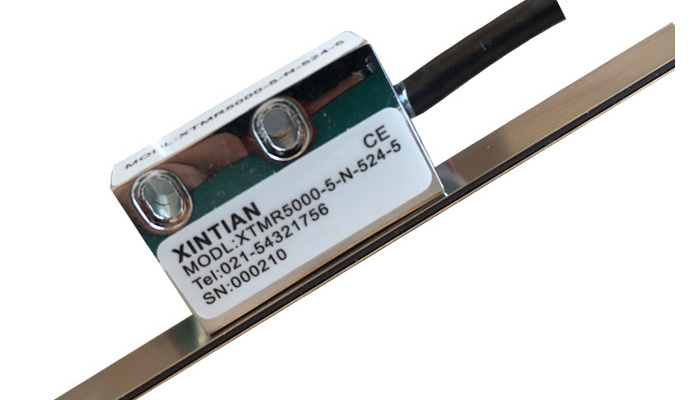

本系列產品是磁柵測量系統， 其中XTMR是讀磁頭、 XTMB 是磁尺，它們之間根據磁感應的原理進行工作，當 XTMR讀磁頭在 XTMB磁尺的磁場空間中做直線運動時，
讀磁頭會根據運動的相關位移量實時的輸出符合標 準的位置脈沖。
本產品主要用于木工、石材加工、鋸切、金屬切削、紡織、印刷、包裝、塑料加工、自動化系統、切割設備、電子組裝設備、測量/檢測設備等。
特點
非接觸、高速測量。
用戶可定制的輸出分辨率。
內置 LED狀態指示燈。
極強的抗污和抗油能力。
簡易的安裝方式
極好的經濟性。
技術參數：
| 型號 | XTMR5000 |
| 配套磁尺 | XTMB-20-50-10-1-P |
| 分辨率 | 5μ |
| 工作電壓 | 5 ~ 30V DC |
輸出信號 | A / B |
精度指標(20℃) | ±50μm/m |
重復精度 | Max. ±1 個單位分辨率（單方向） |
測量長度 | 用戶指定（無限制 |
| 安裝間隙 | Max. 2.5mm |
| 移動速度 | Max. 5m/s |
| 空載電流 | Max. 30m |
| 輸出電流 | Max. 50mA（每路信號） |
工作溫 | -20℃ ~ +85 |
保護等級 | IP68（IEC60529:2001） |
線脹系數 | ~ 17 × 10-6/K |
抗干擾(EMC) | Electrostatic discharge(ESD: EN61000-4-2)； Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)； |
外形尺寸
| 磁尺厚度 D 不含雙面膠 1.3mm 含雙面膠 1.5mm 含保護鋼帶 1.75mm |
安裝要求
時序圖
接線定義
| VCC | 0V | A | B |
| 紅色 | 白色 | 黃色 | 棕 |
