真正絕對式光柵系統，無需電池。具有良好的抗污能力?？傻钟p度的灰塵、劃痕及油污。有50nm、100nm、500nm分辨率可供選擇；讀數頭正反方向均可讀取，計數方向由柵尺方向決定。 安裝公差大、簡單快捷。

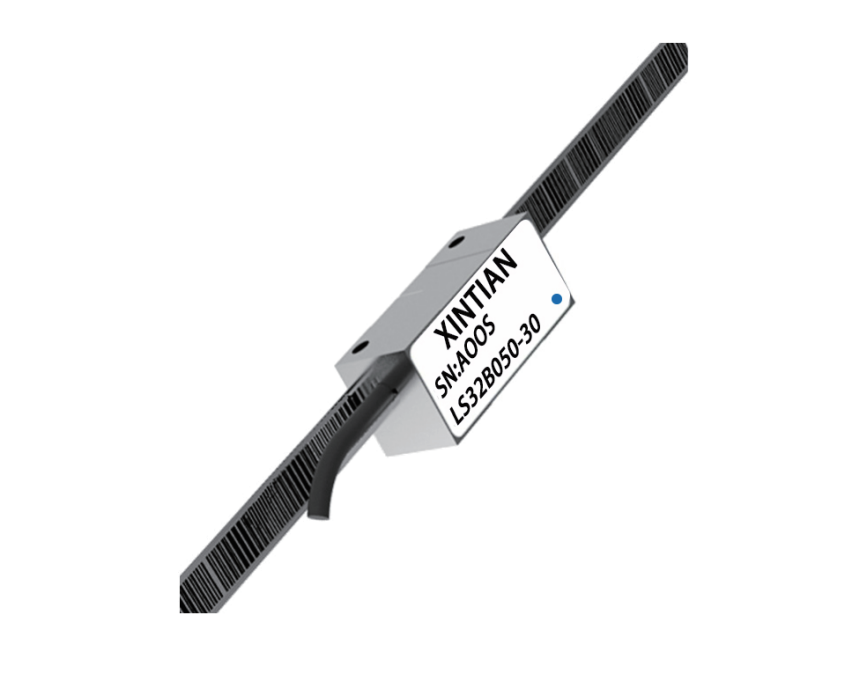

LBS讀數頭特點

LBS讀數頭采用先進的成像檢測技術、單碼道位置識別技術、自動增益技術、編碼、冗余檢測技術等，實現高可靠性絕對式測量。光學系統具有良好的抗污能力，位置冗余檢測使錯誤的風險降至最低，錯誤檢測機制可確保在無法檢測出位置時始終提示錯誤標記

尺寸    L36mm*W16.5mm*H18.4mm

重量    讀數頭：20g， 電纜：35g/m

電源    5V±10% 250mA

輸出信號 串行數據 RS485/422 BISS_C通信協議

分辨率 500nm 10nm 50nm

電子細分誤差 <±150nm

最大速度 15m/s

最大加速度 20G

最大沖擊 50G

電纜直徑 4.6mm雙屏蔽電纜

彎折次數 10000000次 彎曲半徑45mm

溫度 存儲-20 ℃— +80 ℃、工作0 ℃至+55 ℃

濕度 小于95%相對濕度（非泠凝）

ALZ 50um絕對式柵尺

精度 ±10um/m

線性度 ±2.5um/同（可進行兩點補償）

最大長度 15m

熱膨脹系數 10.5um/m/℃

最大柵尺長度由讀數頭分辨率和串行數據位確定，對于高分辨率和短字長的讀數頭，最大柵尺長度會相應受到限制。

分辨率   50nm 100nm 500nm

32位位置長的最大柵尺（L ） 15m 15m 15m

26位位置長的最大柵尺（L ） 3.35m 6.7m 15m

最大讀取速度 15m/s 15m/s 15m/s

讀數頭接口線序 （D-SUB9公頭）

功能 信號 線色 引腳

5V 紅 4，5

0V 黑 ，白 8，9

MA+ 灰 2

MA- 紫 3

SLO+ 茶 6

SLO- 綠 7

內外屏蔽 屏蔽 屏蔽 外殼

電源

串行通信

推薦使用BISS_C差分信號連接

BiSS_C單向模式是一種快速同步串行接口，用于從光柵采集位置數據。光柵為通信的從端，接收主端發送的位置獲取時序和數據傳輸速度信息，并同步的返回位置數據和狀態

。MA將位置采集請求和時序信息（時鐘）從主端傳輸?shù)焦鈻?；SLO將位置數據和狀態從光柵同步的傳輸?shù)街鞫恕?/span>

數據說明

Ack :讀數頭計算絕對位置的時間，36us

Start :光柵傳輸起始位，發信號給主接口開始傳輸數據

Position :二進制位置數據，高位先傳輸。

Error :“0”代表光柵內部位置校驗錯誤。

Warning :“0”代表應對光柵尺或讀數窗口進行清潔。

CRC ：用于對位置數據進行CRC校驗，多項式為X + X + X ,高位先傳輸。

Timeout :光柵每46us可采集一個新的位置讀數。但數據傳輸有可能在46us過去之前完成。

在這種情況下，光柵將SLO線保持低電平直至46us。
