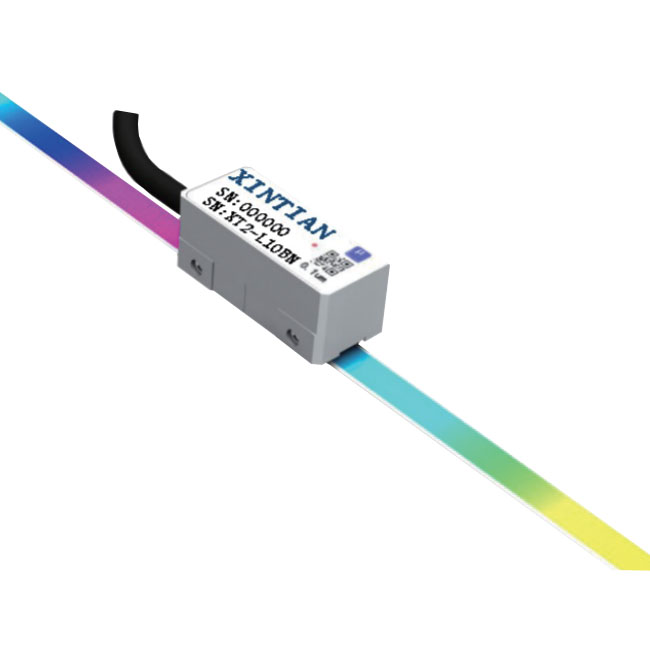

XT2光柵尺讀數頭是為高精度直線測量提供反饋而設計的增量型讀數頭，采用XTINTIAN先進的單場掃描技術、先進的自動增益、自動糾偏技術，可讀取20μm柵尺，精度高、抗污染性能強，適用于高精密機床、高速自動化設備等需要閉環、速度控制的高性能、高可靠性應用場合。XT 2光柵尺讀數頭兼容XINTIAN 先進的XTS系列鋼帶柵尺。
XT2讀數頭采用XINTIAN 先進的大面積 單場掃描技術、自動增益控制技術、自動糾偏技術，可以有效降低污染的影響，讀數頭內置的真高速ADC細分可以提供更大帶寬,同時更有效降低細分噪聲和細分誤差，配合濾波在保證低位置噪聲和平滑的速度控制情況下，可達到20nm的有效分辨率，內置REF參考原點和限位輸出，并提供標準的差分TTL數字增量接口，多色的LED集成在讀數頭上蓋上，可指示信號強度，方便安裝。XT2光柵尺讀數頭兼容XINTIAN 先進的XTS 系列鋼帶柵尺和XT E系列低膨脹柵尺。SinCos 1Vpp、差分TTL信號接口。內置REF原點與限位信號。
規格 | |||
尺寸： | L 36mm | ×W 16.4mm | ×H 14.3mm |
柵距 | 20μm | ||
重量： | 讀數頭 15g | ||
電纜 | 35g/m | ||
電源： | 5V ±10 % 150mA | ||
輸出信號： | 差分TTL 或SinCos 1Vpp | ， | |
原點，限位，讀數頭準備好 | |||
連接器： | D -sub 15 Pin Male | ||
精度等級 | ±5μm （RUS 柵尺） | ||
差分TTL 5μm,1μm,0.5μm,0.2μm | |||
分辨率： | 100nm,50nm,20nm | ||
(SinCos 1Vpp) 20μm | |||
電子細分誤差： | < 40nm | ||
zui大速度： | 12m/s | ||
與分辨率和計數器最小時鐘頻率有關 | |||
zui大加速度： | 35G | ||
參考原點 | 讀數頭底部磁性開關 | ||
限位開關 | 讀數頭底部磁性開關 | ||
參考原點單向重復精度 | 1LSB | ||
環境要求 | |||
工作溫度 | -10 ℃到+70℃ | ||
工作濕度 | RH ＜95% | （非凝露） | |
密封 | IP40 | ||
存儲溫度 | -20℃ 到+85℃ | ||
存儲濕度 | RH ＜95% | （非凝露） | |
特點
最高分辨率20nm
極強的抗污染能力：大面積單場掃描技術，大于100條柵線同時掃描，有效降低灰塵等其他污染物帶來的影響。高帶寬，低細分誤差：內置高速ADC和濾波電路，提供更高的帶寬、更高的分辨率、更高的動態響應，更低的細分誤差。自動增益控制，自動糾偏：先進的自動增益控制、自動糾偏電路與算法，提供更穩定的信號輸出。安裝也更方便。多色指示燈提示信號強度，安裝狀態。
