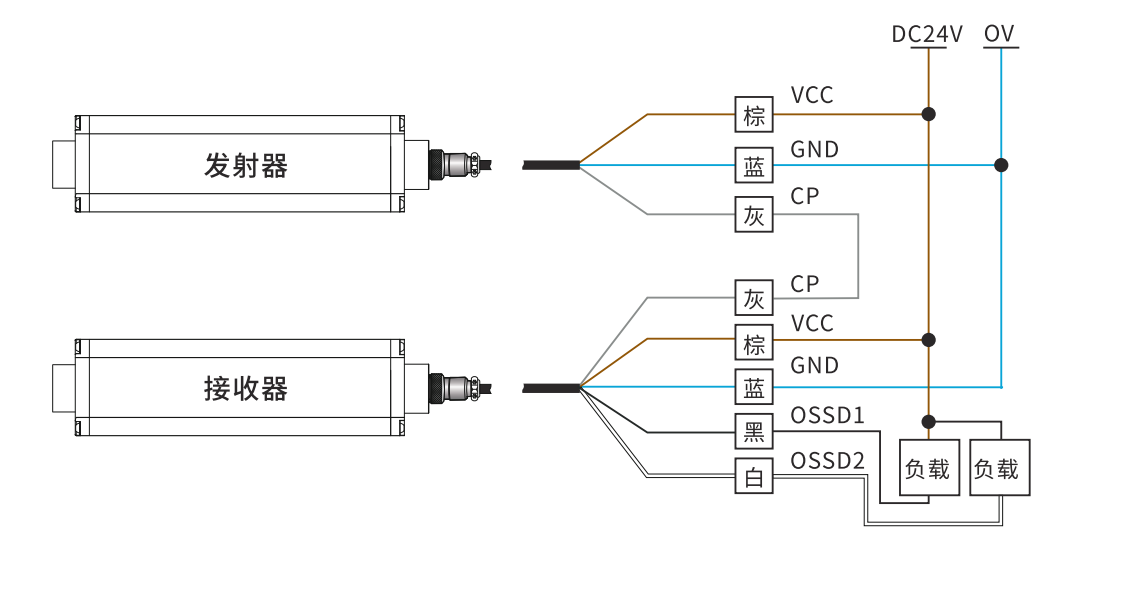

安全光柵是一種特殊的光電保護傳感器，安全光柵在市場上有被叫作：安全光幕、紅外線保護器、光電保護裝置等，安全光柵主要應用于高危險環境，主要起到保護設備及操作人員安全。安全光柵的工作原理是利用安全光幕發射器向安全光幕接收器發出N束紅外光，形成一組光幕。當安全光幕正常通光的情況下，如果有人體或者是物體遮擋住其中一束或多束光，安全光幕就會向設備發出信號，設備收到信號后就會發出報警或者停機。從而避免工傷事故發生，下面就來看看NPN型安全光柵的接線方式：

1、發射器VCC棕色線和接收器VCC棕色線連接直流電源24V正極。

2、發射器GND藍色線和接收器GND藍色線連接直流電源24V負極。

3、發射器和接收器的CP信號同步線短接。

4、OSSD1黑色信號線連接系統控制端口1。

5、OSSD2白色信號線連接系統控制端口2。
