安全光柵安裝需要注意的事項：

（一） 安裝前準備工作

1、 安裝前，請按裝箱清單核對裝箱器件；開始安裝時，要關閉機床電源，避免發生危險；

2、 備齊安裝工具

◆電鉆、鉆頭（規格：Φ3.2、Φ5.0、Φ6.8、Φ10）、絲錐（規格M4、M6、M8）、十字頭和一字頭螺絲刀、六棱板手（規格：4、5、6）、活口板手、尖嘴鉗等。

◆外置控制器固定架及鋼管支架底座的安裝需用Φ6.8的鉆頭，M8的絲錐。

內置控制器固定安裝需用Φ3.2的鉆頭，M4的絲錐。

◆L型支架安裝需用Φ5.0的鉆頭，M6的絲錐。

◆電纜的走線孔需用Φ10的鉆頭。

（二）安全距離的計算

1、安全距離的計算

為確保操作者人身安全，光電保護裝置的安裝位置必須符合安全距離的規定要求。否則，仍存在發生事故的可能。

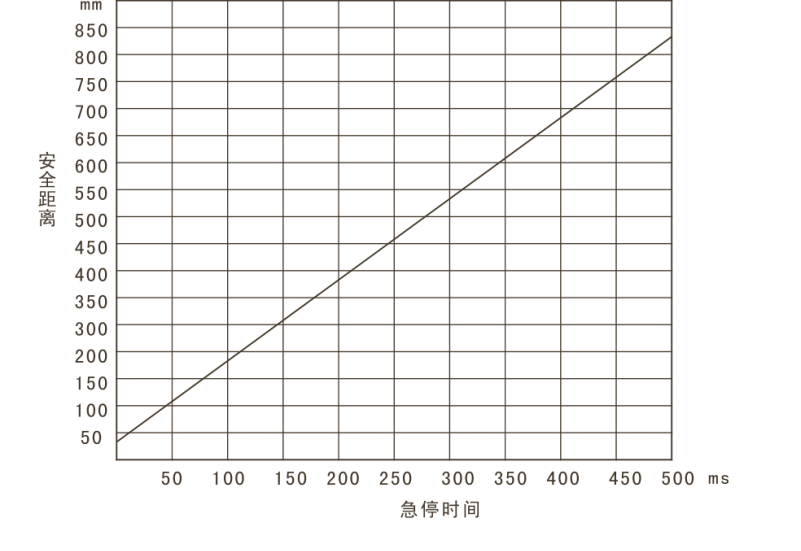

◆安全距離是指光電保護裝置的光幕與模具刃口間的最小距離，其計算方法應根據壓力機的制動方式依公式計算，或參照下表確定。

◆對于滑塊能在行程的任意位置制動停止的壓力機，安全距離：Ds=1.6（T1+T2）

式中：Ds-----安全距離，單位米

      1.6----人手的伸展速度，單位米/秒（m/s）

      T1-----光電保護裝置的響應時間，0.02秒

      T2-----壓力機的制動時間，即從制動開始到滑塊停止的時間，單位秒，從實際制動情況測定

◆對于滑塊不能在行程的任意位置制動停止的壓力機，安全距離；

Ds=1.6Ts

式中：Ds-----安全距離，單位

1.6—人手伸展速度，單位米/秒（m/s）

Ts—從人手離開光幕（即允許起動滑塊）至壓力機滑塊到達下死點的時間，即滑塊的下行程時間，單位秒?？梢老旅婀接?jì)算或?qū)嶋H測定

Ts=(1/2+1/N)  Tn  （3）

式中：  N-離合器的接合槽數

      Tn—曲軸回轉一周的時間，單位秒

（三）安裝位置的確定

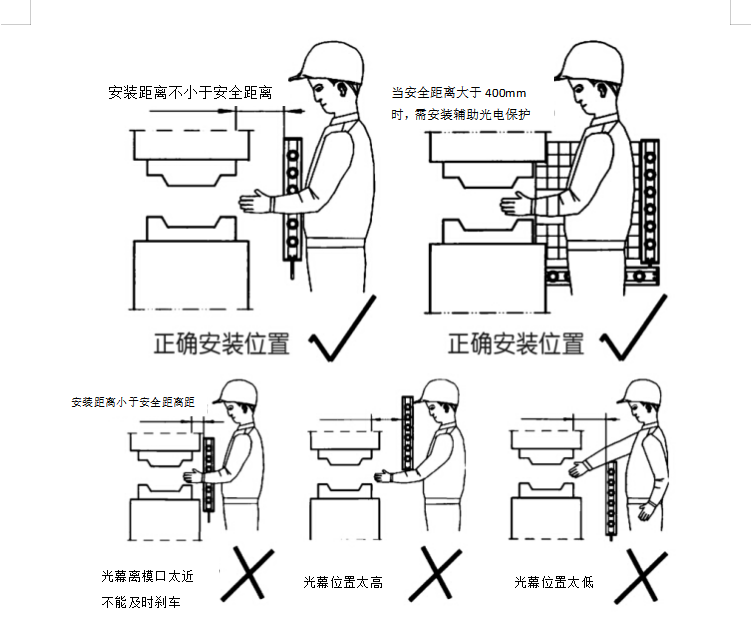

安裝位置是指光電保護裝置的光幕相對于機床上下?？诘奈恢茫丛诒ＷC安全距離的前提下，光電保護裝置的最下一束光不得高于下?？诘南逻吘?，最上束光不得低于上?？诘纳线吘?。這就涉及到光電保護裝置保護高度的選擇。
