產品介紹

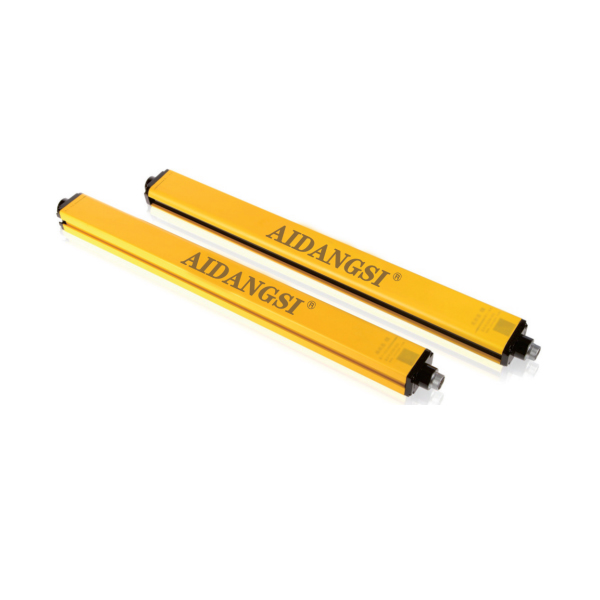

XTE系列安全光柵
XTE系列安全光柵參照了歐洲標準設計，并采用國外原裝進口元器件，其安全性能以及外殼防護等級都達到了國際歐洲四級標準，現如今XTE系列安全光柵應用廣泛、穩定性高、使用放心、安全無憂。
產品特點：
1.安裝調試方便，配件使用方便。光柵采用了航空插頭連接，可快速、準確的裝卸。
2.自檢完善，采用最新的安全技術設計，嚴格按照歐洲標準設計。
3.響應時間短，可靠性高。
4.高分辨率，可保護手掌、手指、人體。
5.集成化設計、無需控制器，簡單易用。

技術參數：

保護高度	60-2000mm（常規）	工作環境溫度	-10℃-55℃
光軸間距	10mm/20mm/40mm	儲存環境溫度	-25℃-70℃
分辨率	15mm/25mm45mm	工作環境濕度	溫度20℃時，空氣相對濕度<85%
光軸數量	4、6、8、10......	工作環境濕度	溫度20℃時，空氣相對濕度<85%
電源電壓	AC24V±20%	輸出電流	≤200mA
功率	<5W	輸出方式	NPN或PNP（常規）
響應時間	<10ms	抗光干擾	10000LUX（入射角I>5度）
絕緣電阻	≥100MΩ	介電強度	ACI500V.60S.無擊穿或閃爍
截面尺寸	*3550mm**	光幕形式	對射式
保護距離	A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m

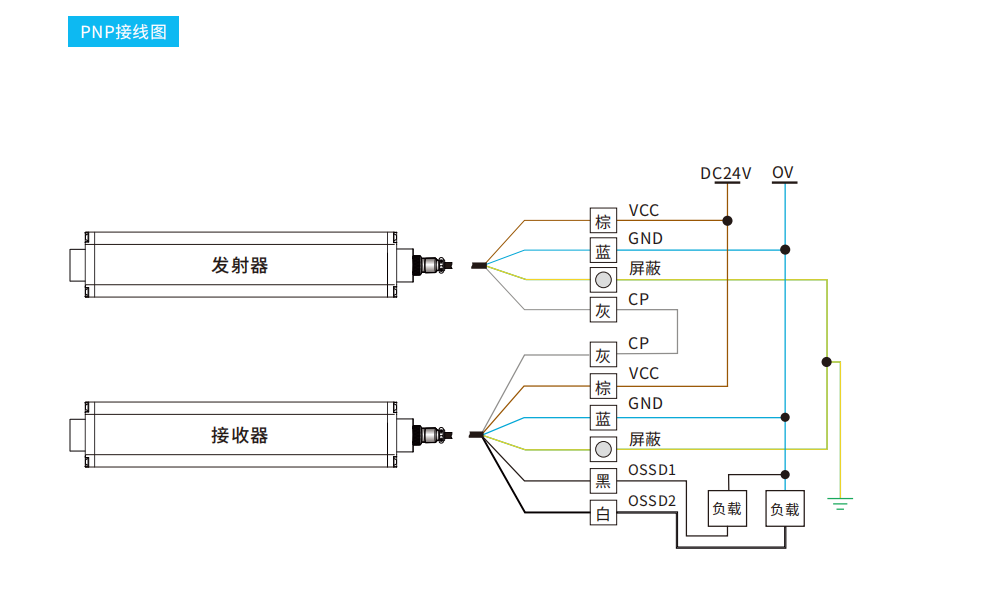

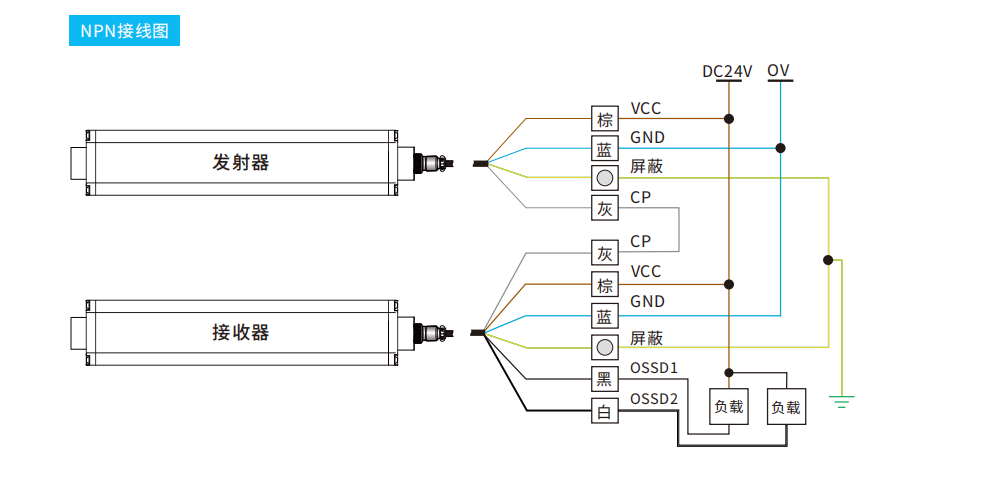

接線定義：

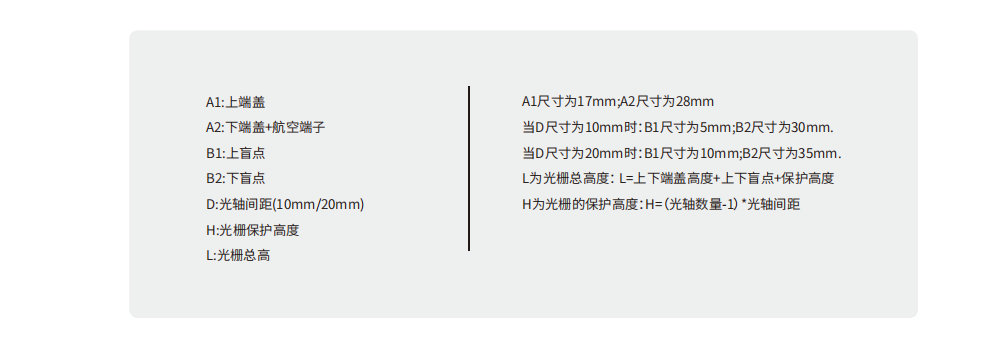

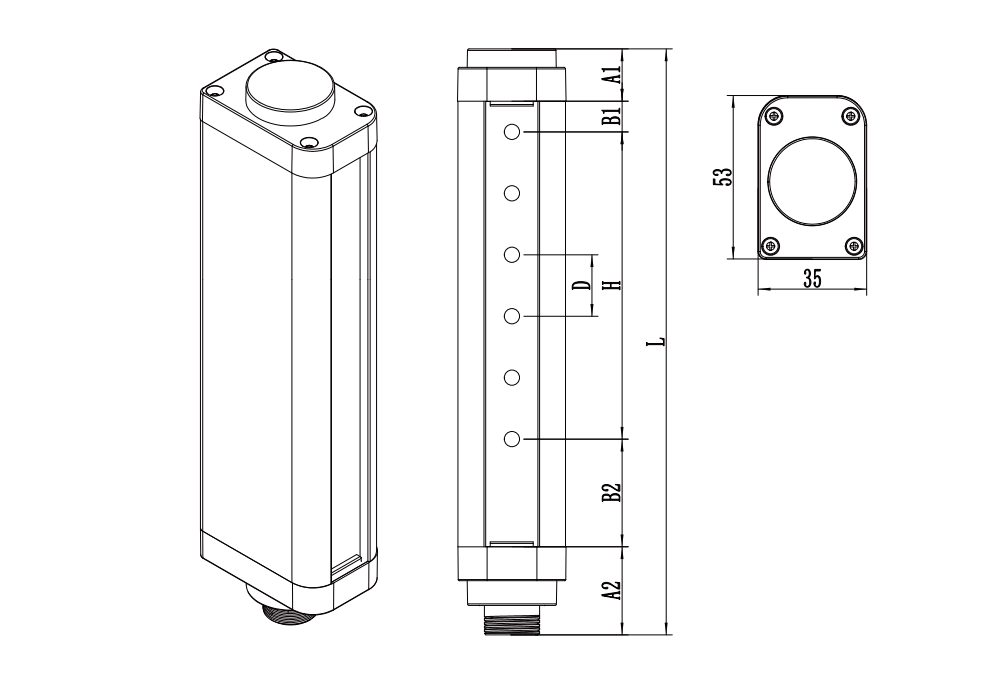

外形尺寸：

安全光柵選型表：

光束間距	光束(束)	規格型號	保護高度	總高度
10mm	8	XTE0810	70	150
	12	XTE1210	110	190
	16	XTE1610	150	230
	20	XTE2010	190	270
	24	XTE2410	230	310
	28	XTE2810	270	350
	32	XTE3210	310	390
	36	XTE3610	350	430
	40	XTE4010	390	470
	44	XTE4410	430	510
	48	XTE4810	470	550

光束間距	光束(束)	規格型號	保護高度	總高度
20mm	4	XTE0420	60	150
	6	XTE0620	100	190
	8	XTE0820	140	230
	10	XTE1020	180	270
	12	XTE1220	220	310
	14	XTE1420	260	350
	16	XTE1620	300	390
	18	XTE1820	340	430
	20	XTE2020	380	470
	22	XTE2220	420	510
	24	XTE2420	460	550

光束間距	光束(束)	規格型號	保護高度	總高度
40mm	4	XTE0440	120	230
	6	XTE0640	200	310
	8	XTE0840	280	390
	10	XTE1040	360	470
	12	XTE1240	440	550
	14	XTE1440	520	630
	16	XTE1640	600	710
	18	XTE1840	680	790
	20	XTE2040	760	870
	22	XTE2240	840	950
	24	XTE2440	920	1030
