產品介紹

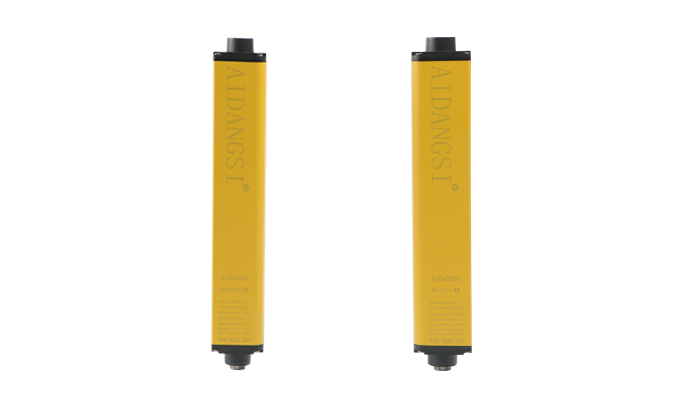

XTN系列安全光柵

XTN系列安全光柵采用光學透鏡原理，實現超長對射距離可達到25m能有效的檢測出進入光幕區域的任何不透明物體。
產品特點：
1.采用SMD貼片設計，進口高端元器件，抗光、電磁干擾能力強，具有多種抗震性措施，抗震性好，穩定性高。
2.自檢完善功能，響應時間短。當光電安全保護裝置出現故障時，確保不向所控制設備發送錯誤的信號。
3.光電循環自檢，提升設備安全性。
4.采用線同步技術，抗干擾能力強。
5.可用于長距離區域保護，和用于多面區域保護。

技術參數：

保護高度	60-2000mm（常規）	工作環境溫度	-10℃-55℃
光軸間距	5mm/10mm/20mm/40mm	儲存環境溫度	-25℃-70℃
分辨率	10mm/15mm/25mm45mm	工作環境濕度	溫度20℃時，空氣相對濕度<85%
光軸數量	4、6、8、10......	輸出電流	≤200mA
電源電壓	DC24V±20%	截面尺寸	35*50mm
功率	<5W	光幕形式	對射式
響應時間	<10ms	抗光干擾	10000LUX（入射角I>5度）
絕緣電阻	≥100MΩ	介電強度	ACI500V.60S.無擊穿或閃爍
輸出方式	NPN或PNP（常規）/繼電器常開/繼電器常閉（可根據需求選擇）
保護距離	A:0.1-5m; B:0.1-10m; C:0.1-15m; D:0.1-20m

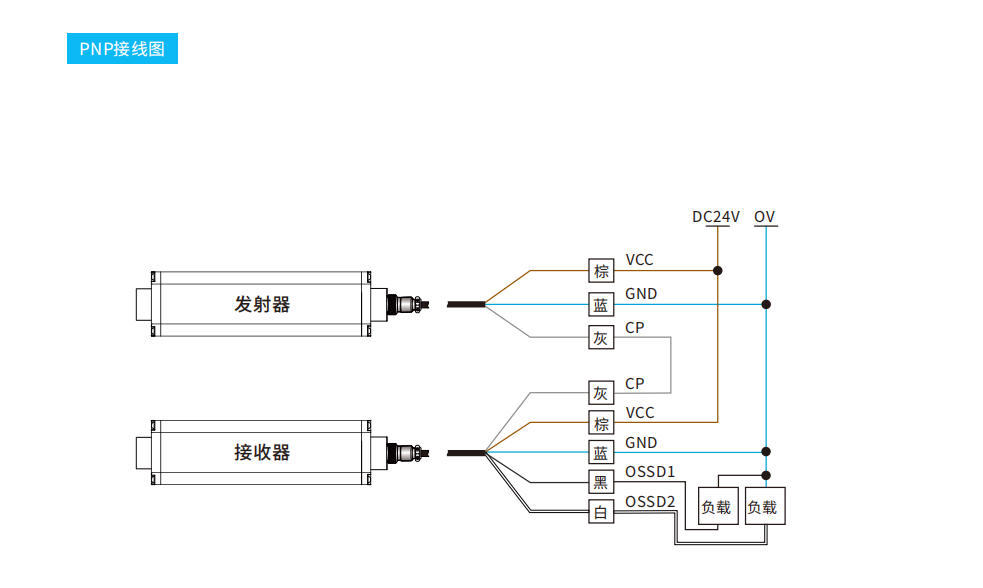

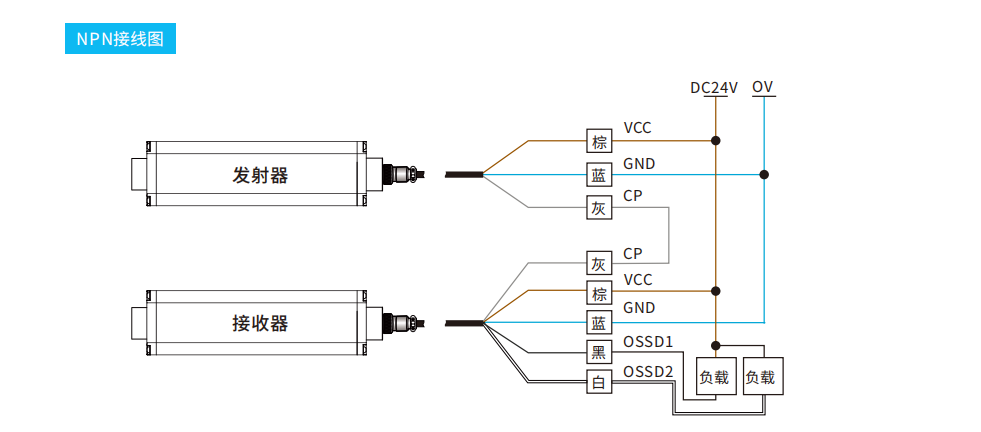

安全光幕接線定義

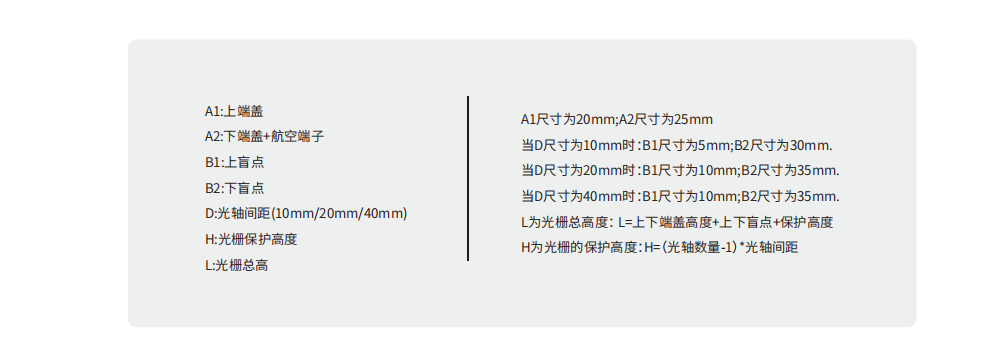

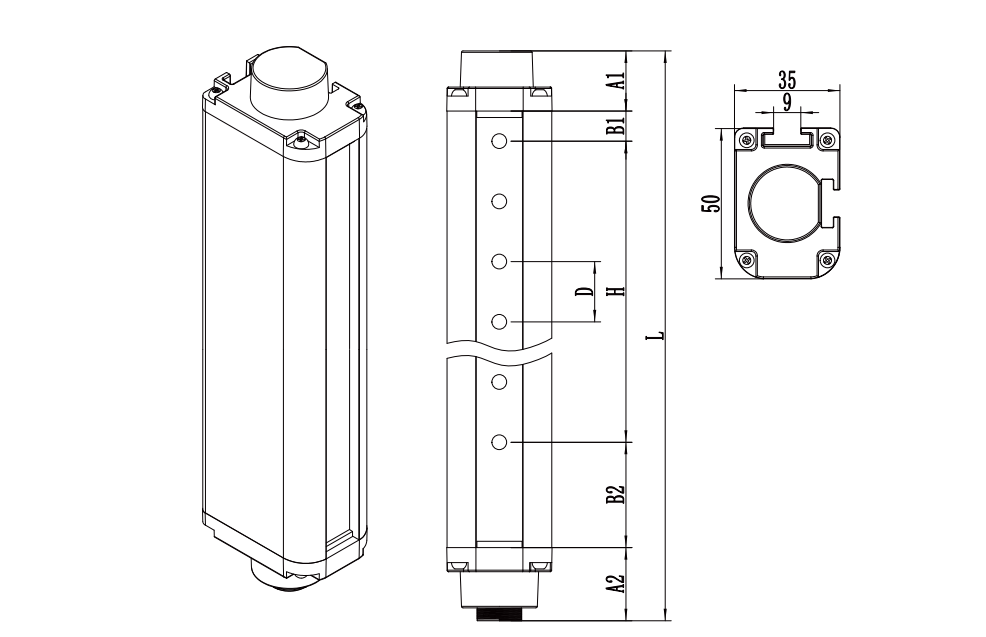

安全光幕安裝尺寸圖

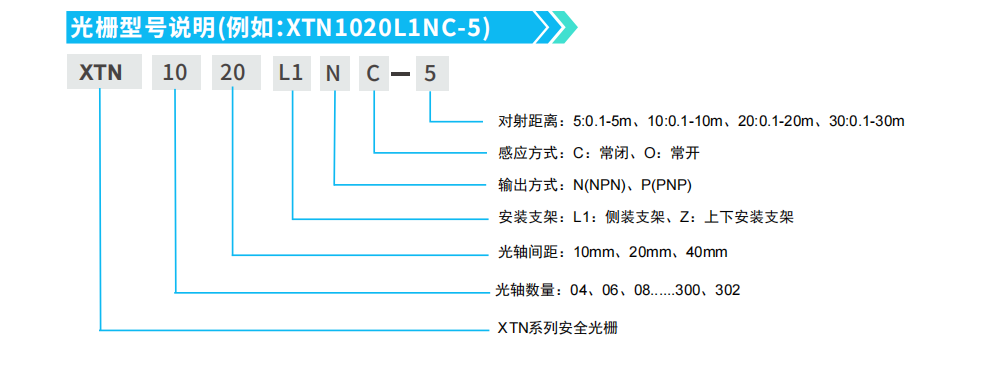

安全光幕選型說明

安全光柵選型表：

光束間距	光束(束)	規格型號	保護高度	總高度
10mm	8	XTN0810	70	150
	12	XTN1210	110	190
	16	XTN1610	150	230
	20	XTN2010	190	270
	24	XTN2410	230	310
	28	XTN2810	270	350
	32	XTN3210	310	390
	36	XTN3610	350	430
	40	XTN4010	390	470
	44	XTN4410	430	510
	48	XTN4810	470	550

光束間距	光束(束)	規格型號	保護高度	總高度
20mm	4	XTN0420	60	150
	6	XTN0620	100	190
	8	XTN0820	140	230
	10	XTN1020	180	270
	12	XTN1220	220	310
	14	XTN1420	260	350
	16	XTN1620	300	390
	18	XTN1820	340	430
	20	XTN2020	380	470
	22	XTN2220	420	510
	24	XTN2420	460	550

光束間距	光束(束)	規格型號	保護高度	總高度
40mm	4	XTN0440	120	210
	6	XTN0640	200	290
	8	XTN0840	280	370
	10	XTN1040	360	450
	12	XTN1240	440	530
	14	XTN1440	520	610
	16	XTN1640	600	690
	18	XTN1840	680	770
	20	XTN2040	760	850
	22	XTN2240	840	930
	24	XTN2440	920	1010
