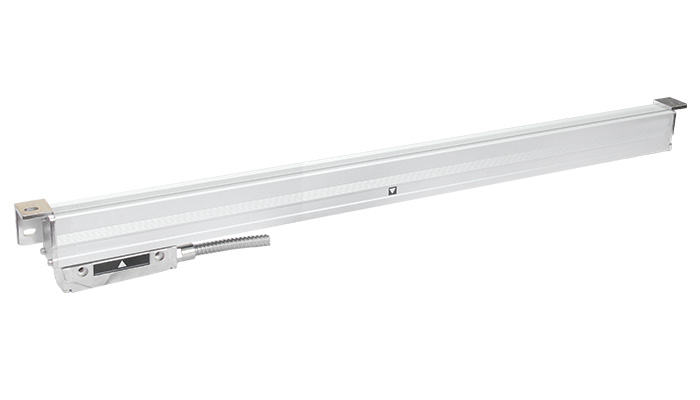

| 型號 | JCXE-L0.5 | JCXE-L1 | JCXE-L5 | JCXE-LS0.5 | JCXE-LS1 | JCXE-LS5 | |||
| 光柵柵距 | 20μm(0.20mm) | ||||||||
| 光柵測量系統 | 透射式紅外光學測量系統，紅外線波長：880 nm | ||||||||
| 讀數頭滾動系統 | 45°五軸承滾動系統 | ||||||||
| 分辨率 | 0.5μm | 1μm | 5μm | 0.5μm | 1μm | 5μm | |||
| 有效行程 | 0-3000mm | 0-3000mm | 0-3000mm | 0-500mm | 0-500mm | 0-500mm | |||
| 精確度（μm） | 以下為精度對照表 | ||||||||
| 50-500mm | ±2um | ±3um | ±6um | ±2um | ±3um | ±6um | |||
| 550-1000mm | ±6um | ±6um | ±10um | ||||||
| 1100-1500mm | ±10um | ±10um | ±15um | ||||||
| 1600-2000mm | ±20um | ±20um | ±30um | ||||||
| 2100-3000mm | ±30um | ±30um | ±60um | ||||||
| 重復精度 | ±0.5um | ±1um | ±5um | ±0.5um | ±1um | ±5um | |||
| 工作速度 | >10m/min(0.5um) >15m/min(1um) >60m/min(5um) | ||||||||
| 工作環境 | 溫度 0-50℃ 濕度≤90(20±50) | ||||||||
| 工作電壓 | 5V±5%DC 24V±5%DC | ||||||||
| 輸出訊號 | TTL ELA-422-A(RS-422) | ||||||||
